三工位三轴高低温泥水耐久试验机

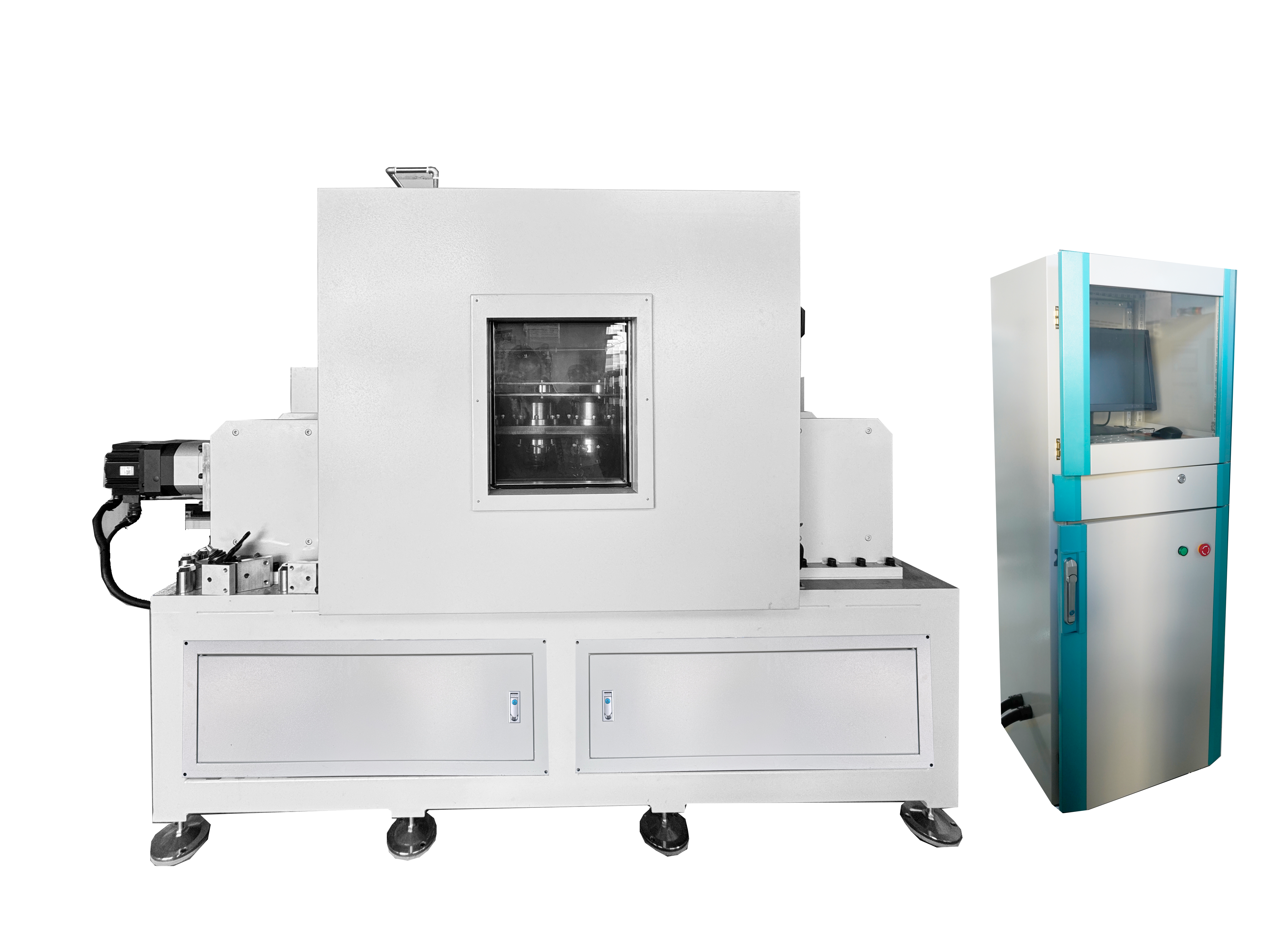

WSD-8801 三工位三轴高低温泥水耐久试验机

一、使用范围：

模拟球头在实际装车时的受力情况，测试各种球头在承受一定大小、测试频率的垂直方向的 拉、压力；同时进行对球头进行一定角度和一定测试频率的回转疲劳、摆动疲劳测试的条件 下，在经过一定测试次数（如 100 万次等）的耐久测试后，球头各部分被破坏的情况等。测 试时的测试环境可以设定在-50℃到 150℃。

二、主要功能及机器特点：

1.动力驱动系统：

（1）轴向加载采用伺服电动缸加载，**的加载力为 20KN，**加载频率 10HZ，连续可调。 整个测试过程中，为电脑全伺服控制和力闭环控制，并可实时显示力加载曲线和加载频率的 大小。加载力的大小和测试频率直接在控制软件设定即可。

（2）旋转动作采用伺服电机驱动，动作频率稳定性高，精度准确，可调范围宽。加载频率

0—5HZ。旋转测试角度：0~±60°测试频率和角度直接在控制软件设定即可。

（3）摆动动作采用伺服电机驱动，动作频率稳定性高，精度准确，可调范围宽。加载频率 0—5HZ。摆动测试角度：0~±45 ° , 测试频率和角度直接在控制软件设定即可。

2.环境控制系统：

环境测试模拟箱的温度控制范围为-50℃到＋150℃ , 在-50℃到＋150℃时升降温的速度为 1℃/Min，通过独立仪表设定和控制测试温度及时间，温度控制通过 PID 系统自动调头。同 主机的疲劳测试互不干涉，保证各自测试的稳定性。

3. 泥水试验控制系统：

喷淋系统：采用独立的泥水搅拌系统，保证测试泥水的均匀性。喷淋水泵和电机采用一体式 结构，经久耐用，无需维护。

泥水箱、喷淋结构采用不锈钢材料制成，美观耐久。

三、主要技术参数：

1)   径向力加载频率：MAX 10HZ 加载力：MAX 20KN

                    2HZ   at   20KN

                    10HZ   at   10KN

2)   力传感器精度： ≤1%

3)   传感器解析度：1/10000

4)   旋转角度：角度60°频率：1HZ角度：40°频率：5HZ

5)   摆动角度：角度45°频率：1HZ角度：20°频率：5HZ

6)   旋转加载频率：0—5HZ 无级可调，可直接在控制软件设定即可

7)   摆动加载频率：0—5HZ 无级可调，可直接在控制软件设定即可

8)   垂直力加载次数：0---999,9999 可设定

9)   旋转和摆动次数：0---999,9999 可设定

10) 旋转和摆动驱动方式 : 伺服电机加行星式减速机 ，控制精度高，稳定性好

11) 力量传感器品牌：美国传力或世铨

12) 扭矩传感器品牌：兰陵/大洋

13) 伺服电机品牌： 日本松下

14) 操作界面显示方式：全中文、全数字显示

15) 停止方式：达到设定测试次数自动停机

16) 超过设定**安全加载力时自动停机，保护机台

17) 测试报告：出厂设置成客户要求格式，交货后客户也可自行修改

18) 测试曲线图：全程显示测试曲线，

19) 高低温箱温度：-50℃到+150℃ 可设定

20) 两箱体：防冻液＋泥水箱含手动阀开关

21) 升温、降温速度：1℃/Min

22) 高低温箱湿度：10%--- 98% 可设定

23) 温度传感器：Pt100（类型）

24) 温度控制精度： ±1℃

25) 温度显示精度：0.1℃

26) 温度控制方式：PID（系统控制精度）

27) 显示方式：7 寸全彩液晶触摸屏，温度运行曲线可按照标准程式化来运行。初始温度可单独设定。

环境部分：

a)环境测试室：不锈钢拉丝板

b)环境箱体材料：双色喷塑处理

c)环境箱保温材料：超细玻璃钎维保温棉

d)环境箱加温器：镍铬丝加热器

e)环境箱主机：进口法国“泰康 ”全封闭压缩机 f)环境箱冷媒： R-22，F13

g)环境箱蒸发器：多级膜片式蒸发器 h)环境箱冷凝器：风冷式盘管冷凝器

i)环境箱膨胀系统：毛细管头流/全进口“丹佛斯 ”膨胀阀

j)环境箱其它附件：进口HG 干燥过滤器、“卡士妥 ”电磁阀、HG 压力控制器等 k)环境箱制冷方式：双级制冷方式

1)   泥水的流量 3-4L/min （喷射时间和间隔时间可程式化控制）

2)   轴承采用日本 NSK 品牌

3)   直线滑轨采用上银品牌

4)   电器元器件采用欧姆龙，士林，正泰等**品牌

5)   数据采集控制系统:美国国家仪器

6)   计算机控制软件系统:美国国家仪器

7)   整机采用钢结构，稳定性和牢固度高

8)   配备可快速更换夹具，方便配合不同的试件。

9)   整机外观静电喷涂，其他零部件电镀处理，防锈能力高，外观美观。

10) 零部件采用电镀铬表面处理

11) 电源：三相四线 380V   5kw

四、计算机品牌机 DELL   OptiPlex 360 或联想品牌的同级品

处   理   器:英特尔酷睿i5处理器18M高速缓存，睿频至高可达4.40GHz

键      盘:USB 接口入门级键盘(简体中文) - 黑色

鼠      标:戴尔 (TM) USB 接口光电鼠标(黑色)

系统中已包含项目：Computrace Disable Info Mod

系统中已包含项目：集成 Broadcom(R) 10/100/1000 LOM(BCM5787) 系统中已包含项目：集成 ADI-1984 高画质音讯

系统中已包含项目：英特尔(R) G31 Express 芯片组

系统中已包含项目：集成英特尔(R) 图形介质加速器 3100

内           存： 4GB NECC 双通道 DDR2 667MHz SDRAM 内存

光   学   设   备 1：16X Max DVD-ROM Drive with RAM function 显示器：19"宽屏液晶显示器

Diagnostic CD：OptiPlex 诊断光盘，适于 32 位操作系统

SATA Hard Drive：500GB SATA (7200RPM - 8MB 缓存) 硬盘

操作系统(OPERATING SYSTEM)：为 WINDOWS 下的最新专用测试机测试软件，软件本身附带详 细的操作说明，同时随机附送一套详细的操作说明书。计算机可兼容于 OS/2、NOVELL、UNIX、 WINDOWS NT 等网络及多用户，操作系统适用PC 兼容之各种软件包.

列表机:采用HP 彩色列表机，可自动打印测试值及测试曲线等功能

五、微电脑 PC 联机功能说明：

1.讯号转换控制器：

⑴.力感应器[Sensor] ⑵.编码器[Encoder]

⑶.讯号转换收集器[Data Collector]

2.基本功能执行测试机测试程序,可得下列资料：

1)力—时间曲线及测试实时值

2)力自动控制，当测试力出现异常并超过机器安全力值时， 自动停机并声光报警。

3)显示实时测试频率，

六、设备明细：

主机一台

计算机一台(含主机、19 ”显示器)

打印机一台 夹具一套

说明书一份 合格证
