二、功能总述：

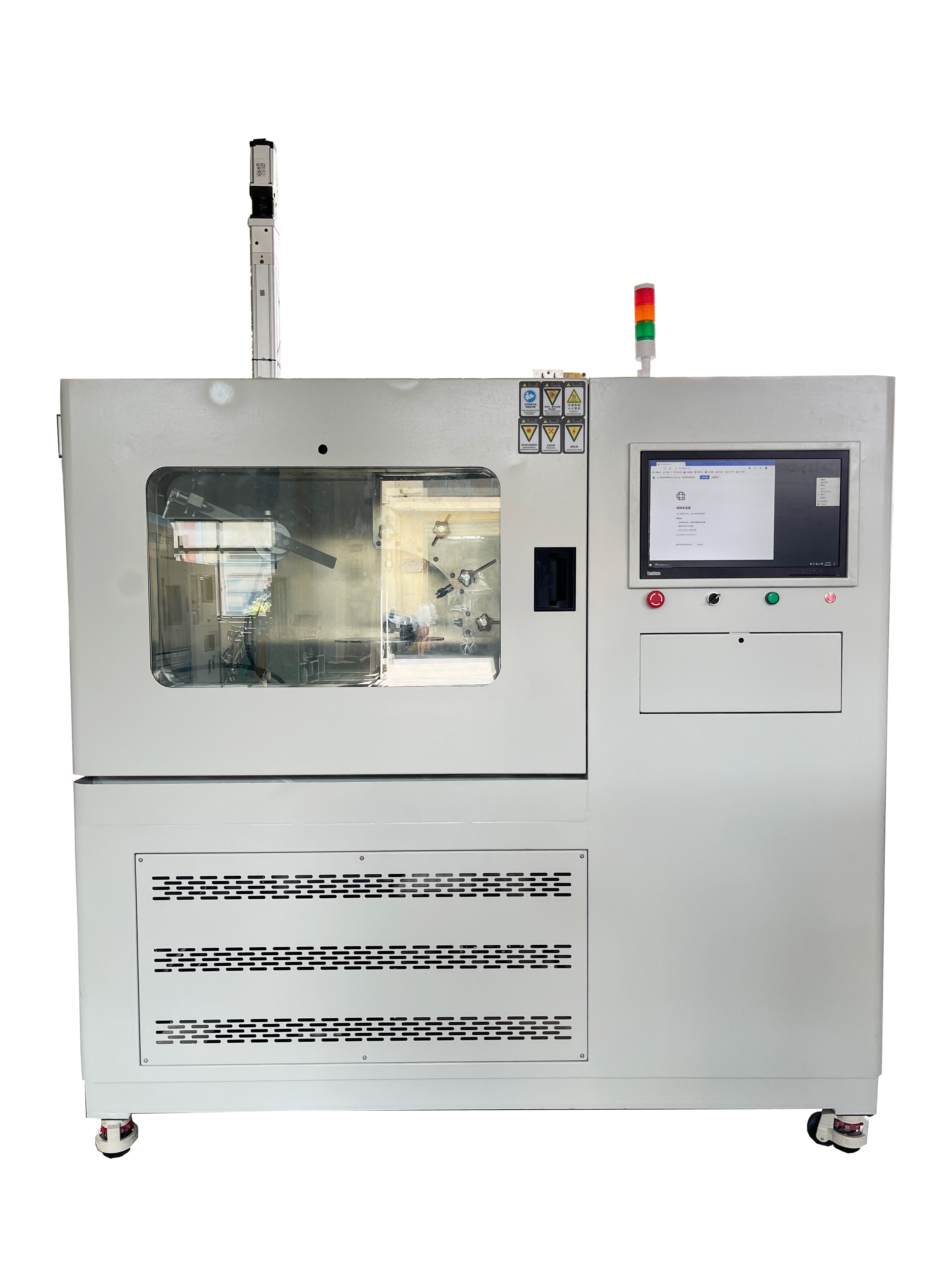

本机采用型钢框架结构，使用触摸屏控制。采用单工位的试验方式来测试。配备高压喷淋及高温系统。实验过程中产品可转动，可根据时间设定喷嘴喷洒参数。为厂家检测试件质量的优劣提供数据支撑。
三、相关标准：ISO.16750 DIN.40050-9
四、技术指标
项目类型 | 技术参数 |
水压 | 0-100bar可调 |
水温 | 室温到90℃ |
流量 | 单工位20L/min |
转盘直径 | 300mm |
工位数 | 单工位 |
喷淋方式 | 高压喷淋 |
喷淋点可上下移动距离 | 100mm |
喷嘴到旋转中心的距离 | 按照标准规定，距离可调整，刻度显示 |
喷淋角度4角度 | 4个喷嘴，0°,30°,60°,90° |
喷嘴管路切换 | 电动阀自动切换 |
门安全锁 | 工作时，不允许打开 |
控制方式 | 显示屏控制（显示流量、压力） |
其他 | 试验过程中产品可旋转，旋转速度 |
其他 | 可根据时间设置喷嘴喷洒参数 |
电源 | 交流/三相380V±10%/50Hz±1Hz |
五、外形尺寸
此机型属于非标定制型，参数见下表和设备尺寸示意图：（单位：mm）
机型 | 主机外形尺寸 A×B×C | 试验工件有效长度 |
非标定制 | 约1800×1500×2000 | 按客户标准 |
六、设备标准配置
序号 | 部件名称 | 产地 | 单位 | 数量 |
1 | 机器本体 | 威胜德 | 套 | 1 |
2 | 温度传感器 | 韩国三元 | 件 | 1 |
3 | 压力传感器 | 日本基恩士 | 件 | 1 |
4 | 流量计 | 日本基恩士 | 件 | 1 |
5 | 高压泵 | 无锡宁越 | 套 | 1 |
6 | 交付资料 1.设备说明书 2.易损件清单及供货方式等 | 威胜德 | 套 | 1 |
7 | 易损品 |
七、设备详述
1.机架
Ø 整机结构紧凑，关键受力部件采用合金钢整体制造，保证机架的整体刚度。
Ø 框架式结构，设备扩展性强，满足更加广泛的测试需求。
2.详述
Ø 试验过程中产品可旋转，可根据时间设置喷嘴喷洒参数；
Ø 平台1分钟转1-6圈、
Ø 平台中心到喷嘴旋转中心的距离100mm-250mm可调；
Ø 水压：0-100bar可调
Ø
水温调节到试验要求温度。
