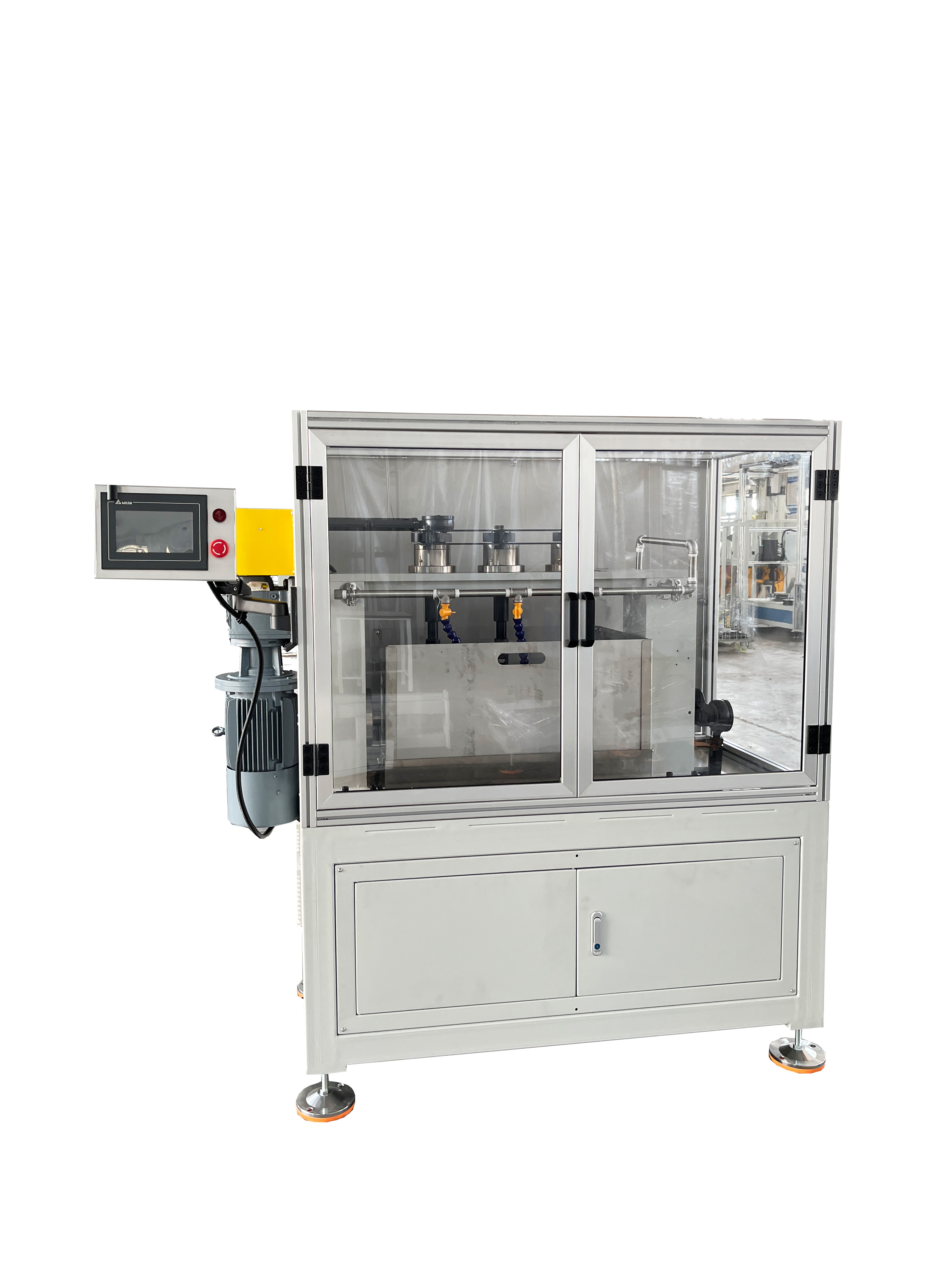

三工位触屏控制球头泥水耐久试验机
一、使用范围：模拟球头在实际装车时的安装状态，测试各种球头在受到按标准配制的泥水的喷淋、常温情形下，同时做一定角度和一定测试频率的旋转疲劳、摆动疲劳的测试，检测试件在经过一定测试次数的耐久测试后，各部分被破坏的情况等。
二、机器设计标准：
JISZ8901，QC_T_650-2000，
三、主要功能及机器特点：
1)旋转动作采用独立变频电机配合四杆机构驱动旋转轴，加载频率稳定性高，精度准确，可调范围宽。
2)摆动动作采用独立变频电机配合四杆机构驱动摆动轴，加载频率稳定性高，精度准确，可调范围宽。
3)喷淋系统：采用独立的泥水搅拌系统，保证测试泥水的均匀性。喷淋水泵和电机采用一体式结构，经久耐用，无需维护。
4)泥水箱、喷淋结构采用不锈钢材料制成，美观耐久。
四、主要技术参数：
1)显示方式：台达7寸触摸屏控制
2)控制方式：台达PLC控制
3)摆动、旋转测试频率：1---3HZ(可设定）
4)摆动测试角度：0～±20°(手动调整，指针和刻度盘指示角度）
5)旋转测试角度：0～±40°(手动调整，指针和刻度盘指示角度）
6)测试频率显示精度：0.1Hz
7)旋转\偏摆驱动方式: 东元变频电机配合四杆机构驱动
8)单个试件的旋转\偏摆**启动力矩：50Nm
9)可试验工位：同时试验3个产品（3个联动）
10)每个球头泥水的流量 1-4L/min可调节（喷水时间和间隔时间可设定）
11)停机方式：达到设定测试次数自动停机
12)配备可快速更换夹具，方便配合不同的试件
13)整机采用钢结构，稳定性和牢固度高
14)整机外观静电喷涂，其他零部件电镀处理，防锈能力高，外观美观
15)轴承采用日本NSK品牌
16)电器元器件采用正泰，欧姆龙，士林，等**品牌
17)泥水配备不锈钢接水盘。
18)机台重量：约500kg
19)电源：三相五线制380V 8kw
五、设备明细：
1)主机 一台
2)夹具 一套（3工位）
3)说明书 一份
4)合格证 一份
5)保修卡 一份
WSD-8802A 触屏控制球头泥水耐久试验机(三工位)
一、使用范围：模拟球头在实际装车时的安装状态，测试各种球头在受到按标准配制的泥水的喷淋、常温情形下，同时做一定角度和一定测试频率的旋转疲劳、摆动疲劳的测试，检测试件在经过一定测试次数的耐久测试后，各部分被破坏的情况等。
二、机器设计标准：
JISZ8901，QC_T_650-2000，
三、主要功能及机器特点：
1)旋转动作采用独立变频电机配合四杆机构驱动旋转轴，加载频率稳定性高，精度准确，可调范围宽。
2)摆动动作采用独立变频电机配合四杆机构驱动摆动轴，加载频率稳定性高，精度准确，可调范围宽。
3)喷淋系统：采用独立的泥水搅拌系统，保证测试泥水的均匀性。喷淋水泵和电机采用一体式结构，经久耐用，无需维护。
4)泥水箱、喷淋结构采用不锈钢材料制成，美观耐久。
四、主要技术参数：
1)显示方式：台达7寸触摸屏控制
2)控制方式：台达PLC控制
3)摆动、旋转测试频率：1---3HZ(可设定）
4)摆动测试角度：0～±20°(手动调整，指针和刻度盘指示角度）
5)旋转测试角度：0～±40°(手动调整，指针和刻度盘指示角度）
6)测试频率显示精度：0.1Hz
7)旋转\偏摆驱动方式: 东元变频电机配合四杆机构驱动
8)单个试件的旋转\偏摆**启动力矩：50Nm
9)可试验工位：同时试验3个产品（3个联动）
10)每个球头泥水的流量 1-4L/min可调节（喷水时间和间隔时间可设定）
11)停机方式：达到设定测试次数自动停机
12)配备可快速更换夹具，方便配合不同的试件
13)整机采用钢结构，稳定性和牢固度高
14)整机外观静电喷涂，其他零部件电镀处理，防锈能力高，外观美观
15)轴承采用日本NSK品牌
16)电器元器件采用正泰，欧姆龙，士林，等**品牌
17)泥水配备不锈钢接水盘。
18)机台重量：约500kg
19)电源：三相五线制380V 8kw
五、设备明细：
1)主机 一台
2)夹具 一套（3工位）
3)说明书 一份
4)合格证 一份
5)保修卡 一份
